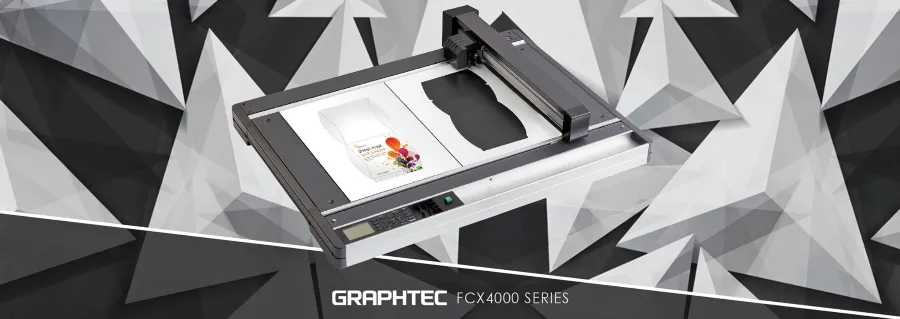

Graphtec FCX4000-50ES — режущий плоттер для промышленного использования
Новинка от Graphtec, планшетный режущий плоттер FCX4000-50ES предназначен для высокоточной сквозной резки различных материалов, которые невозможно прорезать на рулонных режущих плоттерах. Высокое давление на нож (более 600 г./кв.см.) позволяет насквозь прорезать плотные материалы, в том числе плотную бумагу и картон толщиной до 0,5 мм, микрогофрокартон до 1,2 мм, магнитный винил толщиной до 0,7 мм, термотрансфертные плёнки и т.д. Рабочая каретка FCX4000-50ES оборудована двумя держателями для инструментов. Благодаря этому новшеству плоттер Graphtec FCX4000-50ES способен выполнять две разные операции за один проход, например, резку и биговку, или рисование и биговку. В стандартную комплектацию плоттера входит датчик для контурной резки по меткам.

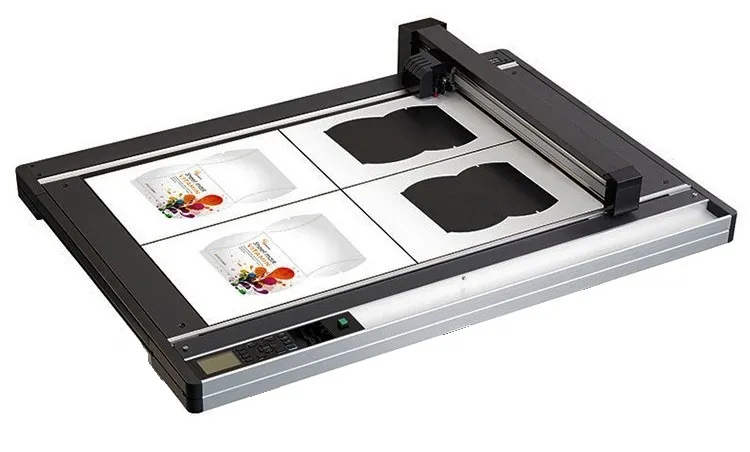

Сравнительная характеристика режущих плоттеров Graphtec семейства FCX4000
|
|
|
||
| Модель | FCX4000-50ES | FCX4000-60ES | FCX4000-60 | |
| Скорость резки |
750 мм/сек |
|||
| Давление на нож |
600 г. |
|||
| Интерфейсы | USB, RS-232, Ethernet | |||
| Область резки | 660 x 488 мм |
976 x 660 мм |
||
| Стенд | Опция | Опция |
В комплекте |
|
Применение Graphtec FCX4000-50ES
Многофункциональность, надёжность и высокая производительность режущего плоттера FCX4000-50ES делают его идеальным выбором для производства большого количества POS-материалов, полиграфии, изготовления упаковки, наружной рекламы, сувенирной продукции и прочего. Кроме того, возможность прорезать плотные материалы, в том числе скользкие будет востребована во многих производственных процессах.
- Контурная резка этикеток, наклеек, стикеров и декалей;
- Резка разных материалов: магнитный винил, картон, бумага, светоотражающая пленка, термотрансферные пленки, микрогофрокартон, пенокартон;
- Изготовление POS-материалов;
- Изготовление упаковки, папок, пазлов, поздравительных открыток, приглашений и т.п;
- Изготовление образцов упаковки;
- Изготовление шаблонов или CAD моделей выкроек обуви;
- Рисование и вырезка лекал;
- Резка самоклеющихся пленок для изготовления наружной и внутренней рекламы;
- Резка пленок для электронной промышленности;
- Резка защитных, поляризационных и конденсаторных ПЭТ пленок для плоских дисплеев;
- Резка гибких печатных плат и мембранных клавиатур;
- Тестирование сенсорных панелей различных устройств.
Работа в автономном режиме
Плоттер Graphtec FCX4000-50ES позволяет выполнять резку материалов без подключения к ПК. Для этого на компьютере необходимо задать параметры резки на основе параметров проекта нарезаемого материала с помощью фирменного ПО Cutting Master 4 и Graphtec Pro Studio, после чего необходимо сохранить файл параметров на USB-носитель. После этого необходимо подключить USB-носитель к FCX4000-50ES, выбрать файл параметров резки с носителя в меню плоттера и подтвердить команду. Таким образом плоттером, установленном в одном отделе могут воспользоваться сотрудники, компьютеры которых не имеют прямого доступа к FCX4000-50ES.
Кроме того, при печати и резке параметры автоматически выбираются и считываются с USB-накопителя путем сканирования напечатанного на материале штрих-кода, после чего выполняется контурная резка. Это уменьшает процент брака из-за искажения данных резки и повышает эффективность работы типографии.
Система ARMS
Плоттер Graphtec FCX4000-50ES оснащен системой улучшенной системой автоматческого позиционирования ARMS 6.0. Система автоматического позиционирования призвана увеличить производительность печати и резки. Плоттер выполняет точную резку предварительно напечатанных изображений с использованием ПО Cutting master 4 и др. Использование ARMS повышает производительность вырезания POS-дисплеев, наклеек и макетов из картона.
- Функция копирования с ARMS позволяет копировать параметры резания несколько раз без повторной отправки данных с компьютера, ускоряя процесс резки. На первом листе сканируются первые 4 метки, а на последующих листах - только первая метка. Это повышает производительсть устройства за счёт уменьшения времени сканирования меток;
- Graphtec FCX4000-50ES позволяет выполнять надрез и биговку напечатанных материалов с обратной стороны материала без повреждения изображения на лицевой стороне носителя;
- Функция увеличенной зоны резки позволяет расширить область резки устройства, захватывая объекты, которые находятся за пределами зоны, обозначенной метками позиционирования, тем самым сократив отходы производства и увеличив выработку;
- Поддержка стандартных обрезных меток упрощают печать и резку материала. Добавление специальных меток не требуется;
- Поддержка контрастных меток позволяет выполнять надёжную обработку глянцевых и блестящих материалов. Метка обнаруживается FCX4000-50ES при достаточной контрастности метки и фона.
Используемые инструменты
Рабочая каретка плоттера Graphtec FCX4000-50ES установлены два универсальных держателя инструмента. Одновременное использование двух разных видов инструментов позволяют выполнять два вида работ за один проход, ускоряя процесс обработки материалов.
- Для выполнения различных видов резки в плоттере используется набор различных ножей. Ассортимент приспособлений для биговки дополнен новым инструментом, который позволяет уменьшить отслаивание и растрескивание поверхности материала во время процесса биговки/надрезки, а также позволяет выполнять биговку по изогнутой траектории;
- В комплектацию Graphtec FCX4000-50ES входит лупа для режущего ножа. Лупа необходима для упрощения регулировки длины рабочей грани ножа;
- В Graphtec FCX4000-50ES предусмотрен отсек для хранения неиспользуемых в данный момент инструментов.
Программное обеспечение
Graphtec Pro Studio для платформы Windows
Простое в использовании приложение для создания оригинальных проектов. Включает расширенные функции, такие как автоматические контуры, обработка полутонов и функции редактирования. Имеется возможность настройки условий резки и других настроек плоттера. Совместимость с файлами формата EPS / Ai / CMX / PDF позволяет пользователям импортировать уже существующие проекты.
ПО Graphtec Studio для платформы Mac
Простое в использовании приложение для создания оригинальных проектов на платформе Mac OS. Возможность простого создания изображений с помощью пиктограмм, расположенных вокруг области рисования.
Cutting Master4
Cutting Master 4 — это плагин для ПО Adobe Illustrator и CorelDRAW Graphics Suite. Отправляйте параметры резки на плоттер, выполняйте предварительный просмотр результатов резки, добавляйте метки позиционирования, редактируйте состояние инструмента, настройки технологических операций и многое другое. Этот простой в использовании плагин обеспечит максимальную производительность плоттера.
Комплектация Graphtec FCX4000-50ES
- плоттер Graphtec FCX4000-50ES;
- держатель ножа;
- режущий нож;
- фломастер с держателем;
- лупа;
- пластиковая самоклеющаяся подложка;
- шнур питания;
- USB-кабель 2,9 м.
Магазин ofitrade.ru является официальным дилером плоттеров Graphtec в России. У нас Вы можете купить плоттер-резак Graphtec FCX4000-50ES по выгодной цене.
| Основные характеристики | |
| Формат: | A2 |
| Тип: | режущий |
| Назначение: | контурная резка |
| Резка | |

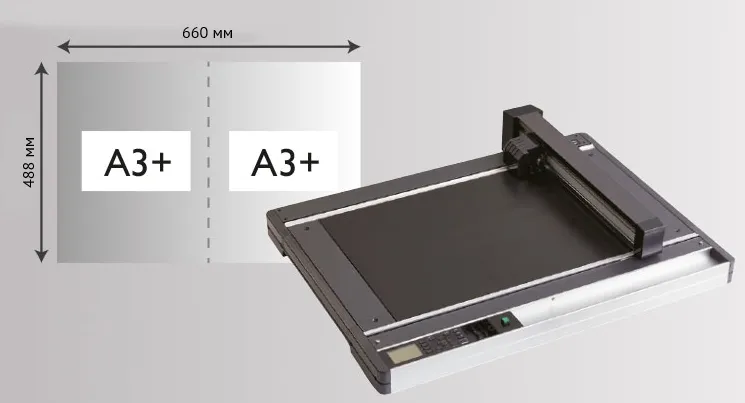

| Область резки: | 660 x 488 мм |
| Ширина резки: | 488 мм |
| Скорость резки: | 750 мм/с |
| Давление на нож (макс.): | 600 г |
| Контурная резка: | да |
| Оптический датчик (резка по меткам): | да |
| Дополнительные | |
| Дисплей: | графический ЖК-дисплей диагональю 3,7 дюймов |
| Объем памяти: | 2 МБ |
| Максимальная толщина носителя: | 1,2 мм |
| Возможности: | 2 инструмента; электростатическое крепление, клеевая или вакуумная фиксация; сквозная резка; двойная конфигурация; сгибание на кривой; резка перфорации; управление данными с помощью штрих-кода; автономная резка с использованием USB-памяти; отображение степени износа режущего лезвия; подтверждение размера режущего объекта; режим черновика |
| Ширина материала: | 536 мм |
| Механическое разрешение: | 0,005 мм |
| Тип двигателя: | серводвигатель |
| Тип подачи материала: | планшетный |
| Программное разрешение: | GP-GL: 0,1, 0,05, 0,025, 0,01 мм; HP-GL: 0,025 мм |
| Набор команд: | HP-GL; HP-GL |
| Интерфейс USB: | да |
| Интерфейс Bluetooth: | нет |
| Интерфейс Ethernet: | да |
| Интерфейс Wi-Fi: | нет |
| Интерфейс: | USB; RS-232; Ethernet |
| Потребляемая мощность: | 120 Вт |
| Требования к электросети: | 100–240 В, 50 60 Гц |
| Программное обеспечение: | Cutting Master 4, Graphtec Pro Studio (Win), Graphtec Studio (Mac) |
| Подставка: | опция |
| Габариты: | 1089 x 897 x 204 мм |
| Вес: | 29 кг |
| Комплектация | |
| Комплектация: | плоттер, держатель ножа, режущий нож, фломастер с держателем, лупа, пластиковая самоклеющаяся подложка, шнур питания, USB-кабель 2,9 м |
