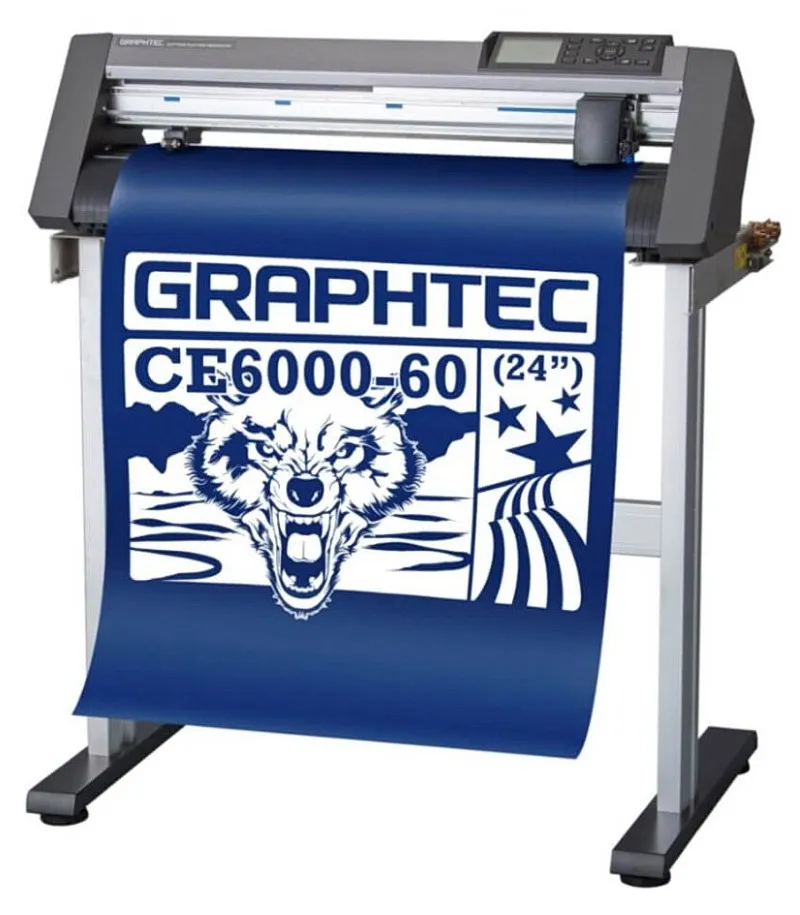

Graphtec CE6000-60ES Plus – высокопроизводительный режущий плоттер
Режущий плоттер Graphtec CE6000-60ES предназначен для создания POS-материалов, изготовления наружной рекламы и производства полиграфических изделий и упаковки. CE6000-60ES предоставляет своим пользователям новый уровень производительности и возможность резки с существенно увеличенной скоростью прорезания материала. Благодаря повышенному давлению ножа на прорезаемый материал Graphtec CE6000-60ES обеспечивает гарантированное прорезание материалов в пределах заявленных характеристик. В устройстве добавлен специальный алгоритм, предназначенный для точной резки длинных макетов, что дополнительно упрощает изготовление макетов наружной рекламы. CE6000-60 может перфорировать материал при необходимости в тех местах, где это нужно. Макет для резки можно разбивать на части для оптимизации скорости прорезания. Кроме того, в Graphtec CE6000-60ES оптическое позиционирование проходит быстрее и надежнее благодаря использованию системы ARMS нового поколения, которая позволяет считывать метки с материалов разных цветов.
Плоттер Graphtec CE6000-60ES исключительно удобен в использовании. Для оператора резки доступны два режима работы - базовый и продвинутый, в зависимости от уровня компетенции сотрудника, что позволяет выполнять основные операции резки с устройством силами сотрудников, которые не владеют режущим плоттером в полной мере. Наличие большого ЖК-дисплея с интуитивно понятным интерфейсом на русском языке гарантирует удобство управления устройством.
Сравнительная характеристика режущих плоттеров серии Graphtec CE6000
|
|
|
|||
Модель |
CE6000-40 Plus |
CE6000-60E Plus |
CE6000-60ES Plus |
CE6000-120 Plus |
CE6000-120AP |
Формат |
А3 | A1 | A0 | ||
Скорость резки |
600 мм/сек. | 900 мм/сек. | 1000 мм/сек. | ||
Ширина резки |
375 мм. | 603 мм. | 1213 мм. | ||
Ширина материала |
484 мм. | 712 мм. | 1346 мм. | ||
Стенд в комплекте |
Нет |
Да |
|||
Резка и рисование одновременно |
Нет |
Да |
|||
Качество и производительность для максимальной прибыли
- При обработке длинных макетов и большом количестве линий в макете CE6000-60ES может перемещать материал на большое расстояние много раз. Чтобы уменьшить общее количество длинных перемещений и повысить точность резки, плоттеры СЕ6000-60ES Plus автоматически разбивают длинные макеты на короткие панели и режут их последовательно;
- CE6000-60ES способен анализировать макет и оптимизировать процесс резки с тем, чтобы сократить количество перемещений каретки устройства в области резки, оптимизируя время изготовления макета и уменьшая износ движущихся частей;
- В CE6000-60ES реализован специальный алгоритм тангенциальной эмуляции для эффективной резки твердых и толстых материалов;
- В памяти плоттера сохраняется до 8 наборов параметров резки. Вы можете быстро переключится с резки одного материала на другой, просто выбрав нужный номер набора;
- На корпусе плоттера есть специальный лоток для хранения инструментов — ножей, держателей, фломастеров и т.д., которые могут потребоваться при работе.
Система оптического позиционирования ARMS пятого поколения
- Автоматический поиск меток - первая метка ищется автоматически. Больше нет необходимости выставлять каретку вручную. Задан новый алгоритм поиска метки, делающий ее обнаружение более надежным;
- Сокращено время поиска меток - плоттер CE6000-60ES ищет метки намного быстрее. Позиционирование теперь занимает в 2 раза меньше времени;
- Автонастройка чувствительности - в зависимости от цвета материала и уровня отраженного сигнала, система настраивает чувствительность датчика автоматически. Метка определяется по контрасту ее яркости и яркости используемого материала. Таким образом могут считываться контрастные метки с материалов разных цветов;
- Копирование при позиционировании - если у вас есть тираж одинаковых макетов и для них требуется резка с позиционированием, плоттер CE6000-60ES может резать их в полуавтоматическом режиме. В задачу оператора входит только подача новых листов — плоттер будет самостоятельно использовать все параметры поиска меток и резки, заданные для первого листа. У плоттера есть специальная кнопка COPY на панели управления;
- Большая область резки - при использовании ARMS 5.0 плоттер режет и за пределами меток позиционирования. Это увеличивает общую производительность и позволяет эффективно использовать материал;
- Кожух для оптического датчика - оптический датчик прикрыт специальным выдвижным кожухом, который выравнивает материал при поиске метки и снижает влияние отраженного от материала света на позиционирование. Это делает поиск меток более надежным;
- Четырехточечное позиционирование и коррекция по осям X и Y - позиционирование по 4 меткам и поправка по X/Y осям служат для безукоризненно точного позиционирования объектов, расстояние между которыми были искажены в ходе печати или ламинации;
- Поточное позиционирование - поточное позиционирование используется при резке большого количества контуров на длинных макетах. В этом случае, благодаря поточному позиционированию, обеспечивается лучшая компенсация искажений, возникших при печати. Высокое качество достигается плоттером за счет разделения макета на части и считывания меток около каждой из частей;
- Сегментирование (промежуточные метки) - промежуточные метки позволяют проводить индивидуальное четырехточечное позиционирование каждого сегмента материала. Это обеспечивает точную резку при работе с длинным материалом, даже если он где-то помялся;
- Простой режим управления - пользователь может выбрать между двумя режимами управления плоттером — простым и продвинутым. При использовании простого режима управления, в меню плоттера будут отображаться только основные команды. При использовании продвинутого — будут отображены все возможные команды.
Простая и удобная работа с устройством
- ЖК-дисплей диагональю 3,7 дюйма (240 x 178 точек) с русифицированным интерфейсом, интуитивно понятным любому человеку позволяет обслуживать устройство силами новичка;
- 15 удобных физических кнопок, 6 из которых предназначены под прямые команды в сочетании с ЖК-дисплеем ускоряют процесс ввода команд в плоттер;
- Возможность выбора одного из 10 языков меню;
- Графические иконки для интуитивного управления CE6000-60ES.
Комплект фирменного ПО
Считывание меток для резки можно контролировать непосредственно с компьютера с помощью системы ARMS. Для работы с метками позиционирования доступно следующее ПО:
- Cutting Master3 — программа-мастер для резки напрямую из Adobe Illustrator и CorelDRAW;
- Graphtec Studio — специализированный фирменный программный комплекс для самостоятельного создания макетов резки с нуля;
- Plotter Controller — программное обеспечение, предназначенное для контроля параметров резки.
Комплект поставки
- Режущий плоттер Режущий плоттер Graphtec CE6000-60ES Plus;
- Стенд;
- Кабель питания;
- Кабель USB;
- Нож для резки;
- Держатель ножа;
- Нож для отрезания материала от рулона;
- Держатель капиллярного фломастера;
- Капиллярный фломастер;
- Держатель рулона;
- DVD-диск;
- Руководство пользователя.
Магазин ofitrade.ru является официальным дилером режущих плоттеров Graphtec в России. У нас Вы можете купить режущий плоттер Graphtec CE6000-60ES Plus по выгодной цене.
| Максимальная скорость | 900 мм/с, в направлении 45º |
| Максимальное ускорение | 21,2 м/с2 (2,2G), в направлении 45º |
| Максимальное давление на нож мгновенное гарантированное |
4.90N (500 г) 4.41N (450 г), 38 шагов |
| Максимальная область резки | 603 мм x 50 м |
| Загружаемый материал (*1) мин. ширина, мм макс. ширина, мм |
50 712 |
| Прижимные ролики | 2 ролика |
| Минимальный отступ макета от края материала | Нормальный режим: Спереди 15 мм, Сзади 30 мм, Слева/Справа 15 мм Расширенный режим: Спереди 10 мм, Сзади 30 мм, Слева/Справа 5 мм * В расширенном режиме гарантированная точность неприменима. * При перфорации отступ Сзади 35 мм 35 мм. * При позиционировании (ARMS) эффективная область резки не уменьшается. |
| Область гарантированной точности (*2) | Стандартная: 584 мм x 2 м С корзиной: 584 мм x 5 м |
| Повторяемость | Максимум 0.1 мм, до длины 2 м (при стандартных условиях, определенных Graphtec ) |
| Оптическое позиционирование | Оптический сенсор для меток, ARMS5.0 (по 4/3/2 меткам, поточное, сегментирование, автопоиск, копирование и т.д.) |
| Отступ меток от края (миним.) | Тип меток 1: Спереди 15 мм, Сзади 35 мм, Слева/Справа 15 мм Тип меток 2: Спереди 17 мм, Сзади 37 мм, Слева/Справа 15 мм * максимальная длина 2 м |
| Инструменты и держатели | Число инструментов: 1, Тип держателя в каретке: двойной, эллиптический (как у FC8000) |
| Перфорация | есть |
| Режимы управления | простой/продвинутый, по желанию пользователя |
| Тип материала | Самоклеящаяся пленка до 0.25 мм, ПВХ, полиэстер, бумага (на кэрриере ) и т.д. (за исключением высокоинтенсивной светоотражающей пленки) |
| Интерфейс | RS-232C, USB2.0 (Full speed) |
| Язык управления | GP-GL, эмуляция HP-GL™ (ручной выбор, автоматический выбор) |
| Дисплей | 3.7” графический, LCD –дисплей (240 x 128 точек), поддержка 10 языков, в том числе РУССКИЙ |
| Программы в комплекте | Драйвер для Windows, Graphtec Pro Studio, Cutting Master 4, Plotter Controller |
| Габариты (Д х Ш х В), мм | 900 x 593 x 1046 |
| Вес, кг | около 21, со стендом |
